Ultrassom Veterinário

Acclarix AX3 VET

"Ultrassom Veterinário ao Alcance de um Toque"

Redefinindo a Inovação através de Valor e Performance. Design ultra-compacto, qualidade de imagem superior e fluxo de trabalho inteligente — com instalação, treinamento e garantia inclusos. Atendimento em todo o Brasil.

Acclarix AX3 VET - Ultrassom Veterinário

Quando escolher o AX3 VET?

Necessidade de diagnóstico por imagem rápido e preciso em qualquer espécie animal.
Busca por um equipamento ultra-portátil e leve para uso em campo ou consultório.
Fluxo de trabalho otimizado com presets dedicados para medicina veterinária.
Clínicas que atendem alto volume de animais e precisam de agilidade diagnóstica.

Diferenciais do AX3 VET

Qualidade de Imagem

Tissue Adaptive Imaging (TAI) otimiza automaticamente a imagem para diferentes tipos de animais, com resolução superior em profundidade.

Design Inovador

Dual Transducer Design que simplifica o fluxo de trabalho. Ultra-leve e ultra-compacto para máxima mobilidade.

Fluxo Inteligente

Touch screen de alta sensibilidade, presets dedicados para veterinária e interface personalizável para cada profissional.

Transdutores Compatíveis

L12-5Q — Linear de alta frequência
L17-7Q — Linear para pequenos animais
C5-2Q — Convexo abdominal
MC8-4Q / MC9-3TQ — Microconvexo
P5-1Q / P7-3Q — Phased array cardíaco
VEL12-5Q — Linear veterinário especial

Galeria de Imagens

Comparativo rápido

Compare os ultrassons por recursos reais de datasheet

Resumo dos modelos com datasheet disponivel na base Vet Lumi. Aqui o foco e mostrar o que cada sistema tem, e o que os outros nao tem.

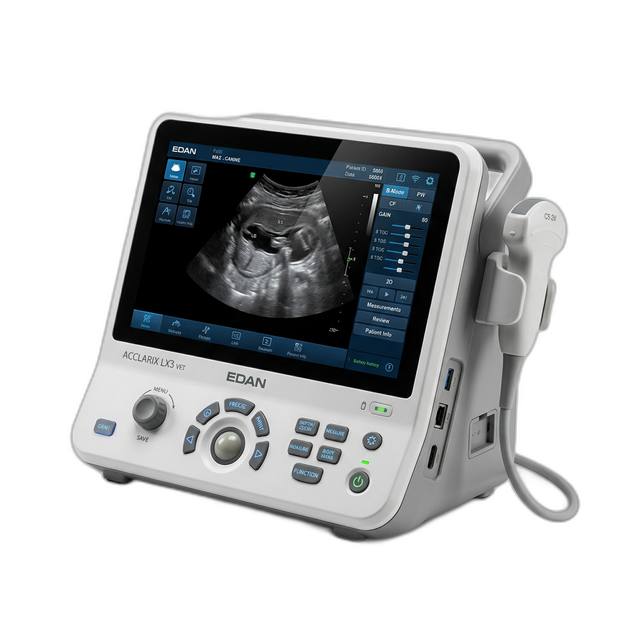

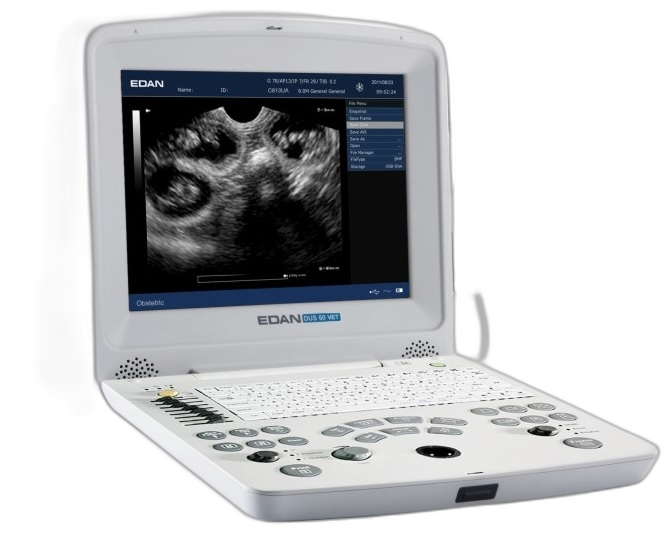

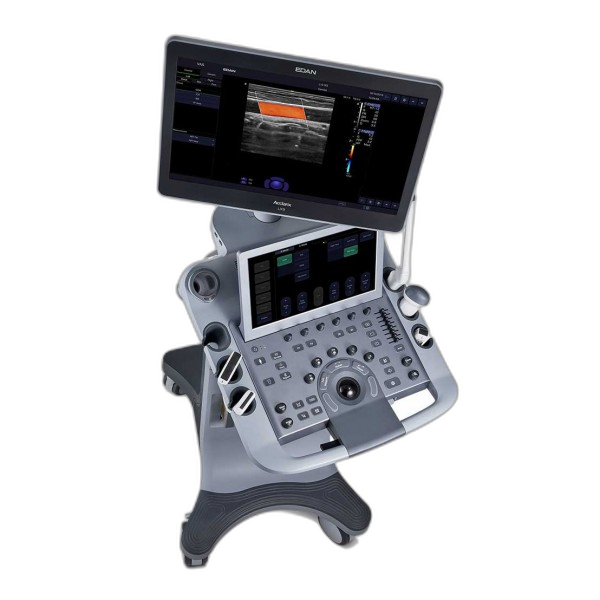

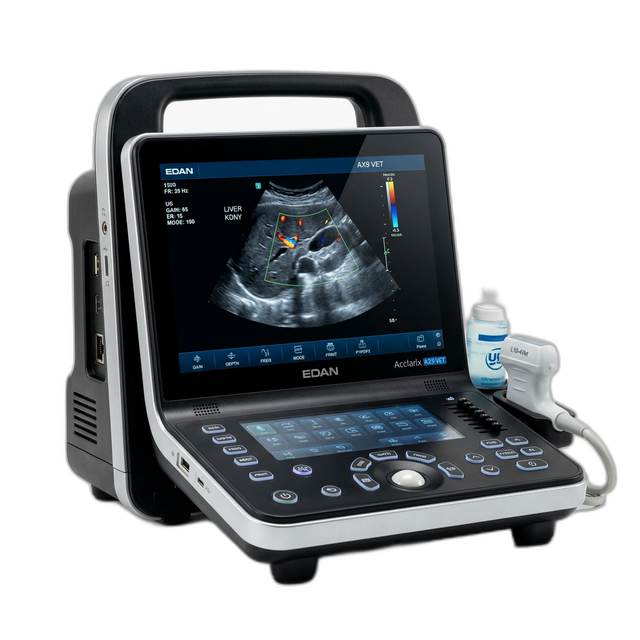

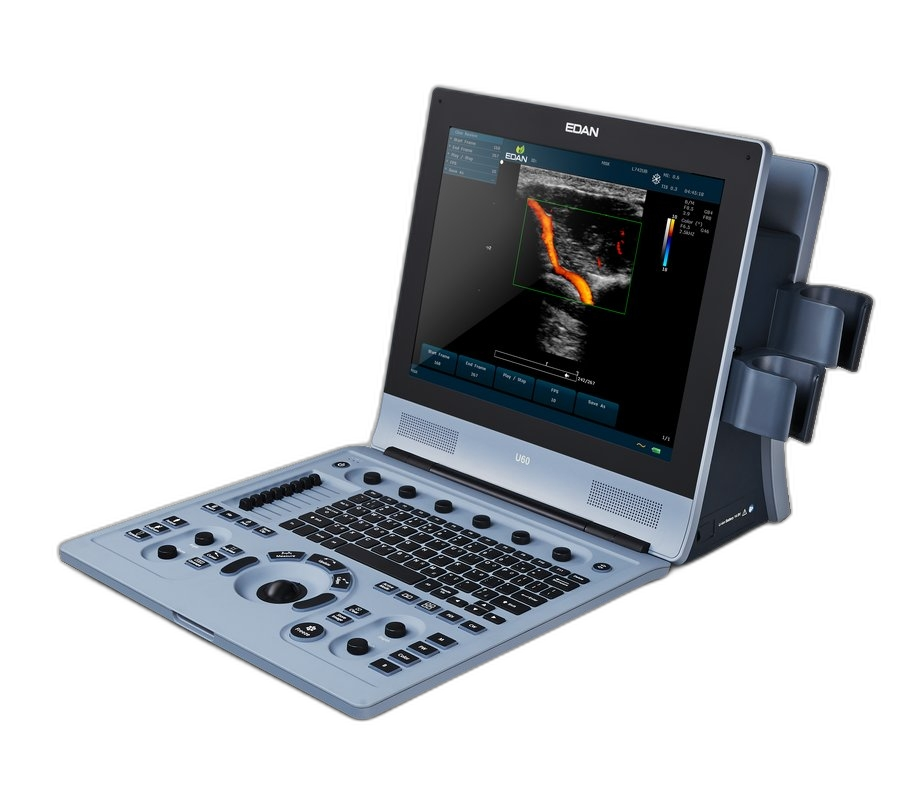

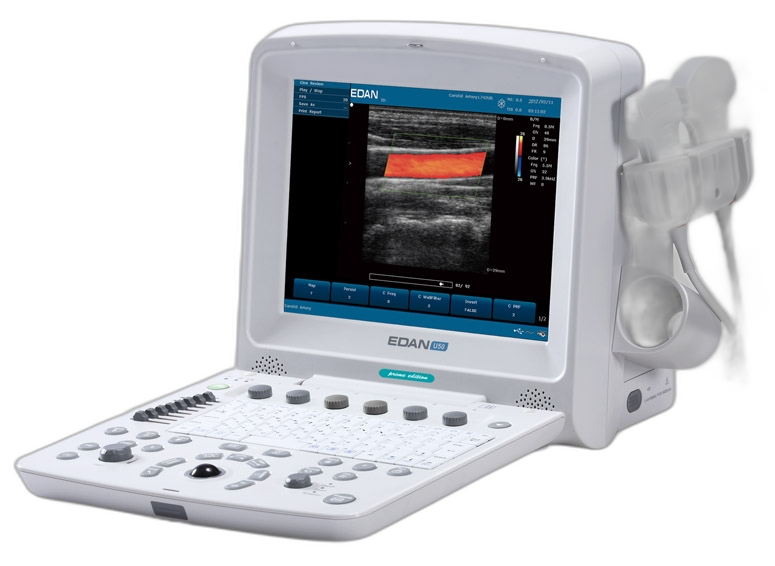

Critério	AX3 VETCompacto touch	AX9 VETCompacto premium	LX3 VETCart com 5 portas	LX9 VETHigh-end cart	U60 VETHigh-End Trolley	U50 VETCarrinho versátil	DUS60 VETClareza digital
Canais físicos	64	128	64	128	64	64	24
Monitor principal	15.6"	15.6"	21.5"	21.5"	15"	12.1"	12.1"
Tela touch	10.1"	12.3"	14"	14"	Nao	Nao	Nao
Teclado físico	Nao	Nao	Sim	Sim	Sim	Sim	Sim
Trackpad dedicado	Nao	Sim	Nao	Nao	Nao	Nao	Nao
Portas de transdutor	2 ativas / ate 4 com MTC	1 ativa / 3 com MTC	5 ativas	5 ativas	2 ativas	2 ativas	2 ativas
Peso do sistema	≤ 4.5 kg	4.8 kg base	55 kg	≤ 85 kg	< 8.5 kg	7.8 kg	7.1 kg
Autonomia de bateria	Ate 3 h com 2 baterias	Aprox. 2 h	Aprox. 1.5 h	Aprox. 40 min	Aprox. 80 min	Aprox. 60 min	Aprox. 60 min
Color Doppler	Sim	Sim	Sim	Sim	Sim	Sim	Nao
CW / HPRF	Sim	Sim	Sim	Sim	Sim	Sim	Nao
3D / 4D	Sim	Nao	Sim	Nao	Nao	Nao	Nao
Elastografia	Sim	Sim	Sim	Sim	Nao	Nao	Nao
Panorama	Sim	Sim	Sim	Sim	Nao	Nao	Nao
Stress Echo	Nao	Sim	Nao	Sim	Nao	Nao	Nao
Contrast Imaging	Nao	Nao	Nao	Sim	Nao	Nao	Nao
Detalhes	Ver AX3	Ver AX9	Ver LX3	Ver LX9	Ver U60	Ver U50	Ver DUS60

Baseado nos datasheets locais disponiveis para AX3, AX9, LX3, LX9, U60, U50 e DUS60. Modelos sem PDF nessa pasta podem ser adicionados depois.

Comparativo de transdutores

Compatibilidade de transdutores por ultrassom

Primeiro a matriz pivotada por ultrassom, com as colunas sendo os transdutores. Logo abaixo mantivemos a ficha tecnica detalhada de cada probe.

Matriz de compatibilidade

Leitura rapida para ver quais probes aparecem em cada plataforma.

Ultrassom	Lineares				Convexos				Microconvexos		Phased / Cardiacos				Veterinarios especiais
Ultrassom	L12-4HQ	L12-5Q	L12-5HQ	L17-7HQ	C5-2Q	C5-2XQ	C6-2MQ	SMC11-3XQ	MC8-4Q	MC9-3TQ	P5-1Q	P7-3Q	P12-4Q	P12-5Q	VEL12-5Q	VEL8-3WQ
AX3	Nao	Sim	Nao	Sim	Sim	Sim	Sim	Nao	Sim	Sim	Sim	Sim	Nao	Sim	Sim	Sim
AX9	Sim	Nao	Nao	Sim	Nao	Nao	Nao	Sim	Sim	Nao	Sim	Sim	Sim	Sim	Nao	Nao
LX3	Nao	Sim	Nao	Sim	Sim	Sim	Sim	Nao	Sim	Sim	Sim	Sim	Sim	Sim	Sim	Sim
LX9	Sim	Nao	Sim	Sim	Sim	Nao	Nao	Nao	Sim	Nao	Sim	Sim	Sim	Sim	Nao	Nao
U60	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND
U50	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND
DUS60	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND	ND

Ficha tecnica por transdutor

Detalhamento consolidado com todos os campos principais que aparecem nos datasheets.

Lineares

Especificacao	L12-4HQ	L12-5Q	L12-5HQ	L17-7HQ
Transducer Type	Linear	Linear	Linear	Linear
Bandwidth@ -6dB	5-11MHz	5-12MHz	5-11MHz	6-15 a 7-17MHz
Centeral Frequency	ND	8.0MHz	ND	12.0MHz
B Harmonic Frequencies(MHz)	H6-12MHz	H6~10/H7~12	H6-12MHz	H9-17 / H9~13-H10~17
B Fundamental Frequencies(MHz)	ND	5~8/6~10/7~11	ND	7~11/8~13/9~15
Spectrum Doppler Frequencies(MHz)	ND	4.7/5.7	ND	6.7/8.0
Color Doppler Frequencies(MHz)	ND	5.2/5.9	ND	6.7/8.0
Elements	192	128	192	192
Footprint	38mm	38mm	38mm	38mm
Convex Radius	NA	NA	NA	NA
FOV	NA	NA	NA	NA
Display Depth	11cm	11cm	11cm	11cm
Biopsy Guide	Yes	Yes	Yes	Yes
Cable Length	2.0m	2.0m	2.0m	2.0m

Convexos

Especificacao	C5-2Q	C5-2XQ	C6-2MQ	SMC11-3XQ
Transducer Type	Convex	Convex	Wobbler	Convex
Bandwidth@ -6dB	2-5MHz	2-5MHz	2-6MHz	3-11MHz
Centeral Frequency	3.8MHz	3.4MHz	4.11MHz	ND
B Harmonic Frequencies(MHz)	H2~4/H3~5/H2~5	H2~4/H3~5/H2~5/H3~4	H2~4/H3~5/H2~5	H3-11MHz
B Fundamental Frequencies(MHz)	2~4/3~5/2~5	2~4/3~5/2~5	2~4/3~5/2~5	ND
Spectrum Doppler Frequencies(MHz)	2.3/3.0	2.3/3.0	2.6/3.0	ND
Color Doppler Frequencies(MHz)	2.2/2.7/3.2	2.2/2.7/3.2	2.6/3.0/3.3	ND
Elements	128	128	128	128
Footprint	NA	NA	NA	NA
Convex Radius	60mm	60mm	40mm	15.5mm
FOV	60°	60°	64°	100°
Display Depth	45cm	45cm	30cm	15cm
Biopsy Guide	Yes	Yes	No	No
Cable Length	2.0m	2.0m	2.0m	2.0m

Microconvexos

Especificacao	MC8-4Q	MC9-3TQ
Transducer Type	Micro Convex	Micro Convex
Bandwidth@ -6dB	4-8 a 4-10MHz	3-9MHz
Centeral Frequency	6.5MHz	6.5MHz
B Harmonic Frequencies(MHz)	H4-10 / H4~7-H6~10	H5~8/H6~9
B Fundamental Frequencies(MHz)	4~5/4~6/4~7/5~8/6~9	3~6/4~7/5~9
Spectrum Doppler Frequencies(MHz)	4.2/5.0	3.6/4.5
Color Doppler Frequencies(MHz)	4.2/5.0	3.6/4.5
Elements	128	128
Footprint	NA	NA
Convex Radius	15mm	10mm
FOV	100°	150°
Display Depth	15cm	15cm
Biopsy Guide	Yes	Yes
Cable Length	2.0m/4.0m	2.0m

Phased / Cardiacos

Especificacao	P5-1Q	P7-3Q	P12-4Q	P12-5Q
Transducer Type	Phased	Phased	Phased	Phased
Bandwidth@ -6dB	1-5MHz	3-7 a 3-8MHz	4-11 a 6-10MHz	4-11MHz
Centeral Frequency	2.7MHz	4.9MHz	7.6MHz	7.6MHz
B Harmonic Frequencies(MHz)	H1-5 a H2~4/H3~5	H5-8 / H5~7-H6~8	H8-12 / H8-10~H10-12	H4-10 / H8-10~H10-12
B Fundamental Frequencies(MHz)	1~3/2~4/2~5	3~5/4~6/5~7	6-9/7-9/7-10M	6-9/7-9/7-10M
Spectrum Doppler Frequencies(MHz)	2.0/2.2	2.7/3.8	5.0/6.0	5.0/6.0
Color Doppler Frequencies(MHz)	2.0/2.5	2.7/3.8	5.3/5.6/5.8/6.6/7.8	5.3/5.6/5.8/6.6/7.8
Elements	64 a 80	96	96	96
Footprint	16mm	15mm	10mm	10mm
Convex Radius	NA	NA	NA	NA
FOV	90°	90°	90°	90°
Display Depth	30cm	18cm	11cm	11cm
Biopsy Guide	Yes	No	No	Varia por serie
Cable Length	2.0m	2.0m	2.0m	2.0m

Veterinarios especiais

Especificacao	VEL12-5Q	VEL8-3WQ
Transducer Type	Linear	Linear
Bandwidth@ -6dB	5-12MHz	3-8MHz
Centeral Frequency	8.0MHz	5.5MHz
B Harmonic Frequencies(MHz)	H6~10/H7~12	H5~7/H6~8
B Fundamental Frequencies(MHz)	5~8/6~10/7~11	3~5/4~6/6~8
Spectrum Doppler Frequencies(MHz)	5.2/5.9	3.2/4.0
Color Doppler Frequencies(MHz)	4.7/5.7	3.2/4.0
Elements	128	128
Footprint	38mm	57mm
Convex Radius	NA	NA
FOV	NA	NA
Display Depth	11cm	18cm
Biopsy Guide	No	No
Cable Length	2.5m/4.0m	2.5m/4.0m

ND = o datasheet desta pasta nao detalha os codigos de transdutor para U60, U50 e DUS60. A ficha tecnica abaixo foi pivotada por familia, com as colunas sendo os transdutores e as linhas sendo os campos do datasheet.
